影響13X分子篩抗壓強(qiáng)度的因素有哪些？分子篩的抗壓強(qiáng)度如何？膠擬薄水鋁石及膠溶劑會(huì)起著哪方面的作用？現(xiàn)在化學(xué)工業(yè)的發(fā)展中，企業(yè)很大程度上依賴(lài)于催化劑的開(kāi)發(fā)。同時(shí)催化劑的成型方法和工藝不同，使催化劑具有不同的使用效果。江西凱萊化工為您介紹影響13X分子篩效果的因素。

　　一、擬薄水鋁石及硝酸對(duì)13X分子篩抗壓強(qiáng)度的影響

　　分子篩廠(chǎng)家的工程師，經(jīng)過(guò)大量的實(shí)踐實(shí)驗(yàn)，采用將分子篩及擬薄水鋁石按比例進(jìn)行測(cè)試。

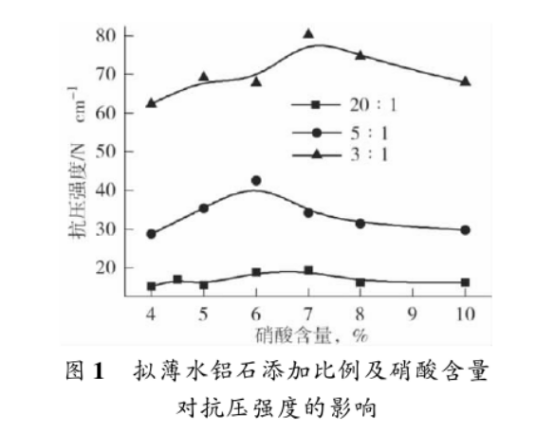

　　例：Y分子篩:擬薄水鋁石，規(guī)格分別為20：1，5：1和3：1,硝酸含量4%-10%,考察擬薄水鋁石添加比例及硝酸含量對(duì)抗壓強(qiáng)度的影響,結(jié)果見(jiàn)圖1。

　　通過(guò)多項(xiàng)實(shí)驗(yàn)表明，13X分子篩抗壓強(qiáng)度，是隨著擬薄水鋁石添加比例的增加而提gao,隨著硝酸含量的增加而先提gao后下降。

　　二、膠溶劑對(duì)13X分子篩抗壓強(qiáng)度的影響

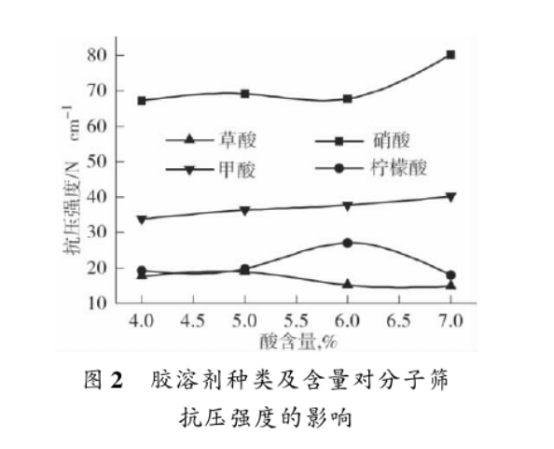

　　此時(shí)，也按比例進(jìn)行測(cè)試，分子篩：擬薄水鋁石=3：1,分別采用硝酸、檸檬酸、草酸及甲酸作為膠溶劑,質(zhì)量分?jǐn)?shù)分別為4%,5%,6%和7%,考察膠溶劑對(duì)分子篩抗壓強(qiáng)度的影響，結(jié)果見(jiàn)下圖。

　　三、升溫速度對(duì)13X分子篩抗壓強(qiáng)度的影響

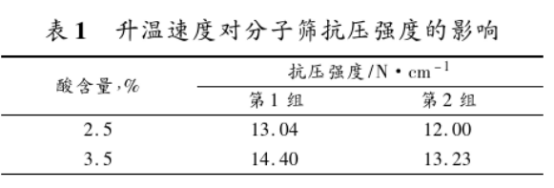

　　硝酸含量(質(zhì)量分?jǐn)?shù),下同)分別為2.5%和3.5%,m，分子篩：擬薄水鋁石=201,成型后將分子篩分為2組,第1組在干燥和焙燒時(shí)控制升溫速度,均為100/h,第2組則不受限制,考察升溫速度對(duì)分子篩抗壓強(qiáng)度的影響,結(jié)果見(jiàn)表1。

　　在同樣操作條件下,第1組比第2組抗壓強(qiáng)度高。由此可見(jiàn),升溫速度對(duì)分子篩成型后的抗壓強(qiáng)度有一定影響,升溫速度過(guò)快時(shí)，孔會(huì)出現(xiàn)分布不均勻現(xiàn)象，如果焙燒時(shí)間長(zhǎng),會(huì)導(dǎo)致13X分子篩小孔燒解,匯聚成大孔,孔徑變大,從而抗壓強(qiáng)度下降。表1升溫速度對(duì)分子篩抗壓強(qiáng)度的影響

　　四、水粉比對(duì)13X分子篩抗壓強(qiáng)度的影響

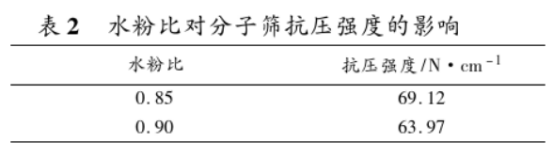

　　硝酸含量為5%，分子篩：擬薄水鋁石=3：1，將分子篩分為2組，成型時(shí)采用不同的水粉比，成型后測(cè)試抗壓強(qiáng)度，結(jié)果見(jiàn)表2.

　　通過(guò)實(shí)驗(yàn)表明，當(dāng)水粉比較大時(shí),成型后的13X分子篩抗壓強(qiáng)度有所下降,而且在擠條過(guò)程中嚴(yán)重抱桿,成型物易變形、粘連,干燥后易斷裂。而水粉比適中的分子篩在擠條時(shí)不易粘連,并且干燥后不斷裂

　　通過(guò)工程師的各項(xiàng)表明，影響13X分子篩效果的因素，主要分：水粉比、升溫速度、擬薄水鋁石及硝酸、膠溶劑這4大因素。

　　瀏覽更多分子篩知識(shí)：

　　4A分子篩的裝填注意事項(xiàng)

　　13X分子篩的吸附原理

　　13x分子篩吸附水可讓氣體極速干燥

　　13X分子篩密度及詳細(xì)性能參數(shù)
